ارائه کننده: محمد شفیع
استاد راهنما : دکتر کیوان فرورقی
استاد راهنمای دوم : دکتر زهرا اطلس باف
استاد ناظر داخلی : دکتر غفاری میاب
استاد ناظر خارج از دانشگاه : دکتر جلیل راشد محصل (دانشگاه تهران)
تاریخ: 1403/04/23
ساعت: 9 صبح
مکان: کلاس 601

 چکیده:
آنتن آرایه‌ای شکاف‌دار خطی شعاعی، یک موج‌بر با صفحات موازی است که به‌وسیلة یک ساختار مناسب در مرکز صفحة پایین تغذیه می‌شود. این آنتن از نوع آنتن‌های آرایه صفحه‌ای با بازدهی بالا است که برای تولید قطبش دایروی و خطی به کار می‌رود. آرایه‌ای از شکاف‌ها روی صفحة بالایی قرار گرفته‌اند. الگوی تشعشعی و قطبش موج منتشرشده به‌وسیلة این شکاف‌ها کنترل می‌شوند. برای داشتن پرتو مدادی با قطبش دایروی باید شکاف‌ها روی یک مسیر دایروی یا حلزونی و به‌صورت جفت المان‌های تشعشعی قرار گیرند.
آنتن‌های آرایه‌ای شکاف‌دار خطی شعاعی به‌صورت تک‌لایه و دولایه ساخته می‌شوند. در نوع تک‌لایه شکاف‌ها به‌وسیلة امواج شعاعی بیرون رونده تحریک می‌شوند ولی در نوع دولایه شکاف‌ها به‌وسیلة امواج رونده به سمت مرکز آنتن تحریک می‌شوند.

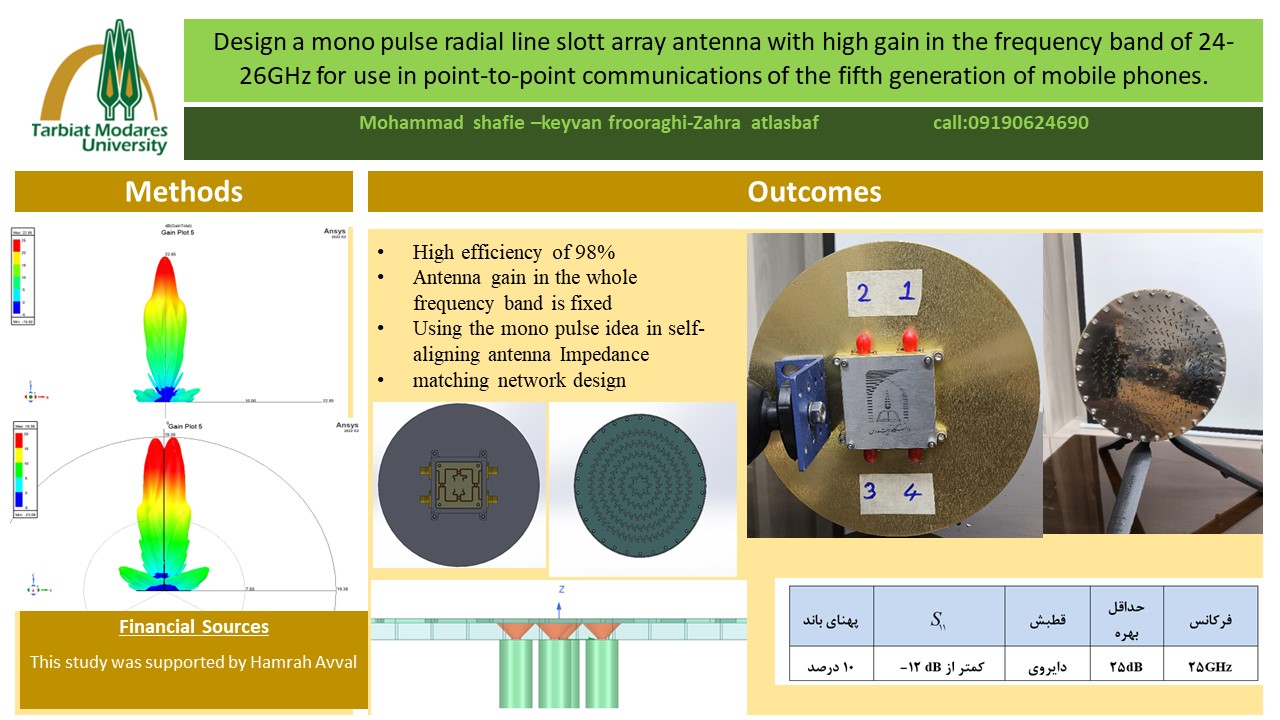

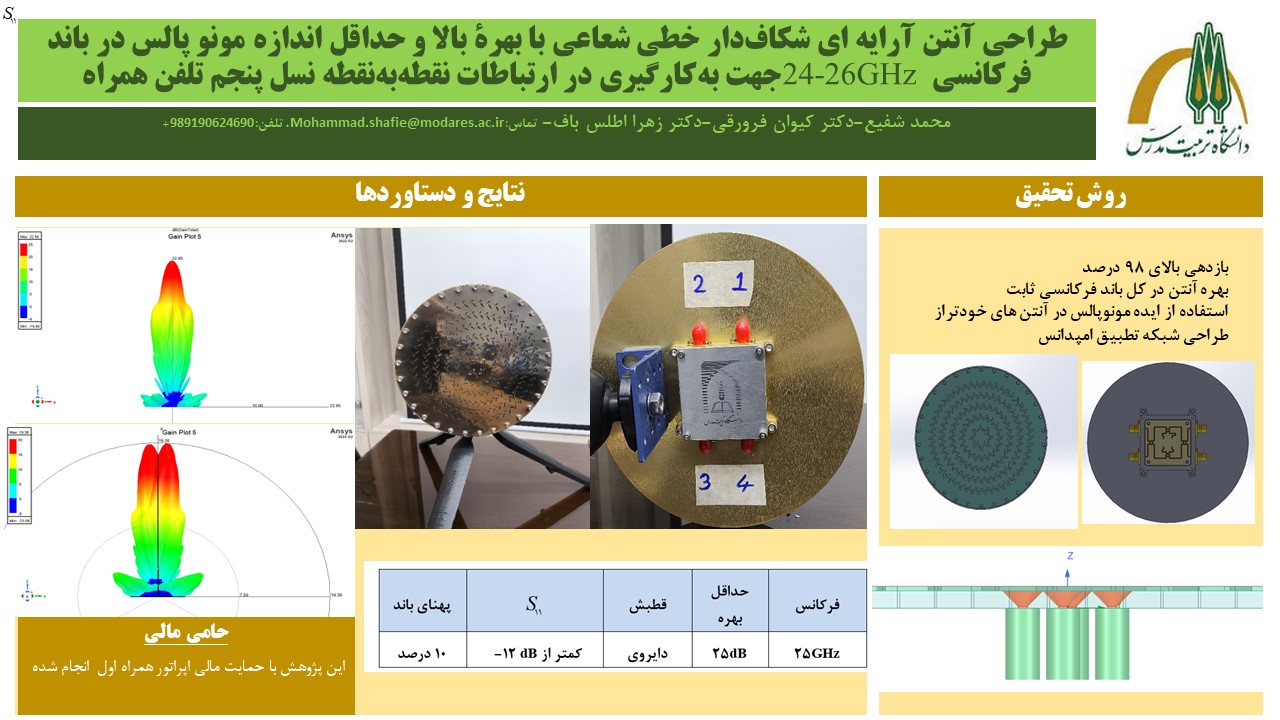

در این پایان‌نامه هدف طراحی، شبیه‌سازی آنتن آرایه‌ای شکاف‌دار خطی شعاعی مونوپالس به‌عنوان یک آنتن خودتراز  برای کاربرد ارتباطات نقطه‌به‌نقطه (در سیستم (Backhaul نسل پنجم تلفن همراه در فرکانس ۲۵ گیگاهرتز است.
پس از تحلیل کامل آنتن و انجام طراحی متناسب باهدف تعریف شده، مقادیر اولیة پارامترهای طراحی محاسبه شدند. پس از این مرحله با استفاده از مقادیر اولیه شبیه‌سازی‌های لازم انجام شد و سپس با تغییر پارامترهای طراحی شده نتایج بهبود داده شد. سپس دو آنتن آرایه‌ای شکاف‌دار خطی شعاعی در فرکانس ۲۵ گیگاهرتز به‌صورت تک‌لایه و دولایه شبیه‌سازی شد و در پایان نیز نمونه تک‌لایه ساخته و پارامترهای آن اندازه‌گیری و با نتایج شبیه‌سازی مقایسه گردید.
پهنای باند نمودار ضریب بازتاب نسبت به خط ۱۲- دسی‌بل ۲ گیگاهرتز حاصل شده است. بیشینة بهره برای این آنتن برابر ۲۵ دسی‌بل است
